20张工程拆分图,造价新手都能看懂工程施工全过程!


一.首层包含哪些构件

(一)首层围护结构包含哪些构件

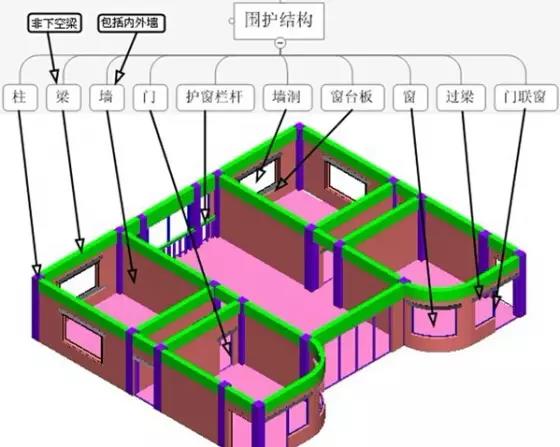

首层围护结构包含的构件可能有:柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、护窗栏杆等构件,见图1:

(以下图片手机横屏更清楚)



图1:围护结构所包含的构件

(二)首层顶部结构包含哪些构件

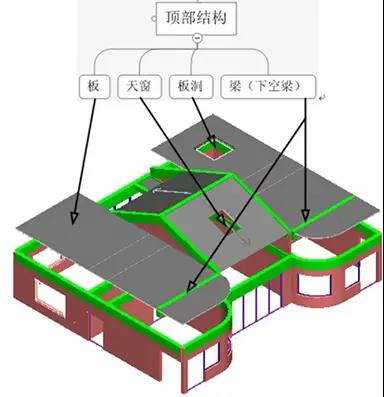

首层顶部结构包含的构件可能有:板、板洞、下空梁等,见图2:



图2:顶部结构所包含的构件

(三)首层室内结构包含哪些构件

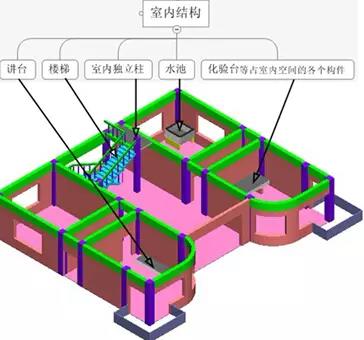

首层室内结构包含的构件可能有:楼梯、室内独立柱、水池、化验台等占室内空间的构件,见图3:



图3:室内结构所包含的构件

其中楼梯、水池、化验台属于复合构件,需要再进行细分,直至分到能算量为止。

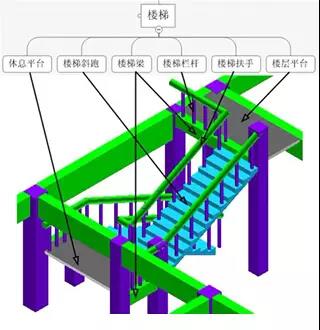

1.楼梯构件细分 楼梯包含的构件类别见图4:



图4:楼梯构件类别示意图

2.水池构件细分

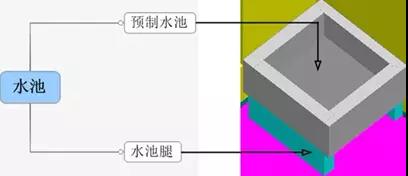

水池包含的构件类别见图5:



图5:水池构件类别示意图

3.化验台构件细分

化验台包含的构件类别见图6:



图6:化验台构件类别示意图

(四)首层室外结构包含哪些构件

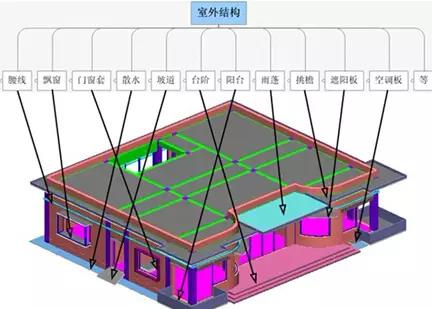

首层室外结构包含的构件可能有:建筑物腰线、飘窗、门窗套、散水、坡道、台阶、阳台、雨蓬、挑檐、遮阳板、空调板等外墙皮以外的构件,见图7:

图7:室外结构所包含的构件

其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件,需要再进行细分,直分到能算量为止。

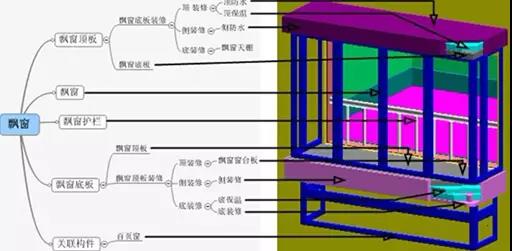

1.飘窗构件细分:飘窗包含的构件类别见图8:



图8:飘窗构件类别示意图

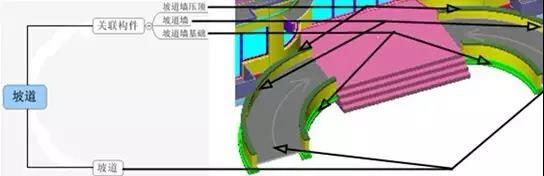

2.坡道构件细分:坡道包含的构件类别见图9



图9:坡道构件类别示意图

3.台阶构件细分

台阶包含的构件类别见图10:



图10:台阶构件类别示意图

4.阳台构件细分

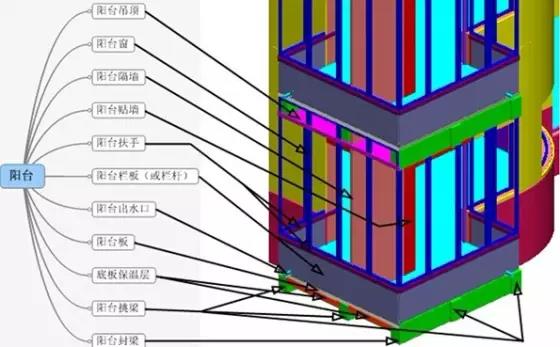

阳台包含的构件类别见图11:

图11:阳台构件类别示意图

5.雨篷构件细分

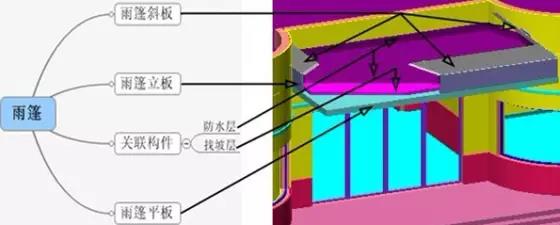

雨篷包含的构件类别见图12:



图12:雨篷构件类别示意图

6.挑檐构件细分

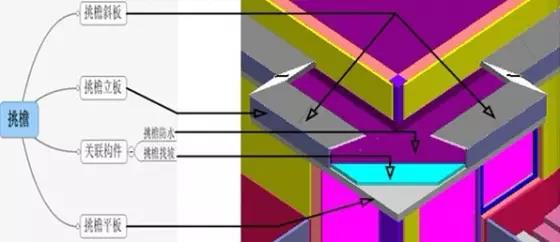

挑檐包含的构件类别见图13:



图13:挑檐构件类别示意图

二.其余层包含哪些构件

以上综合分析了首层包含哪些构件,其实每一层包含的构件都有不同程度的区别,下面就来分析其余层包含哪些构件。

(一)基础层构件类别

基础层仍然按照六大块的原理进行分解,只是把顶部结构换成了底部结构,根据基础类型不同分为筏形基础、条形基础、独立基础、桩承台基础。

1.筏形基础层

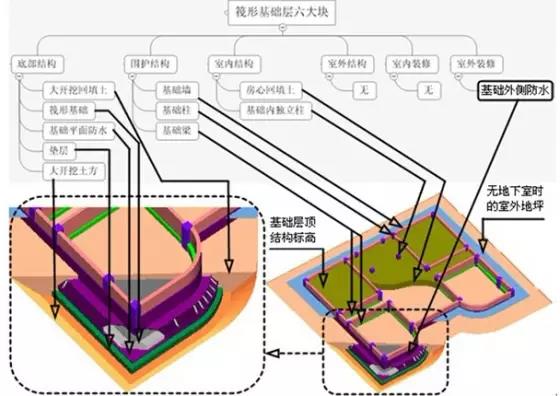

筏形基础层所包含的构件见图14:



图14:筏形基础六大块示意图

2.条形基础层

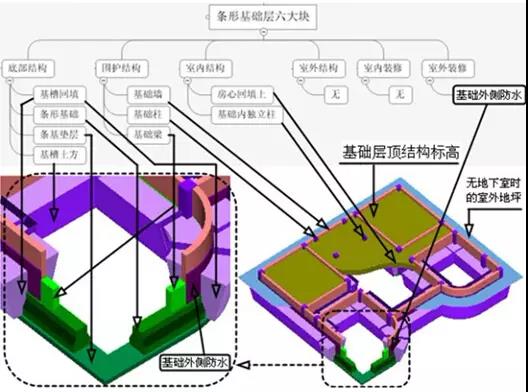

条形基础层所包含的构件见图15:

图15:条形基础六大块示意图

3.独立基础层

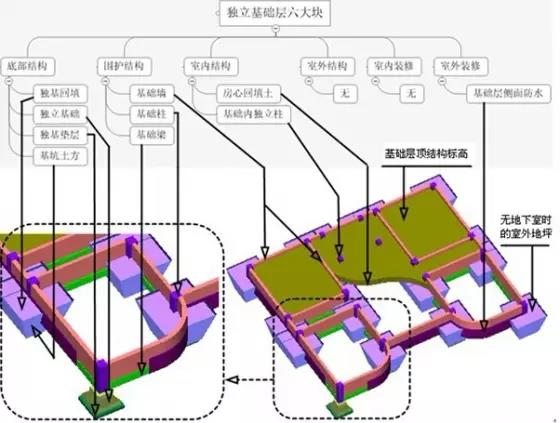

独立基础层所包含的构件见图16:



图16:独立基础六大块示意图

4.桩承台基础层

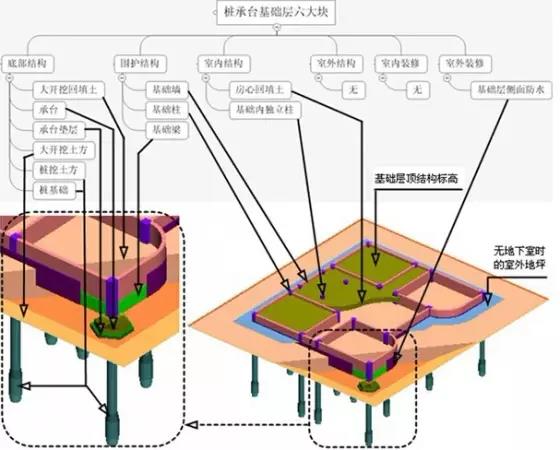

桩承台基础层所包含的构件见图17:



图17:桩承台基础六大块示意图

(二)-n~-2层包含哪些构件

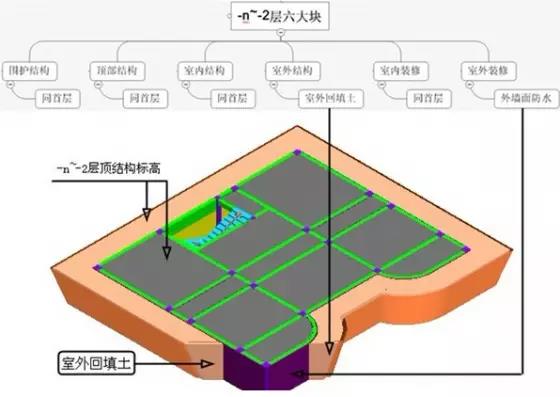

-n~-2层全部埋在地下,属于全地下室,其中围护结构、顶部结构、室内结构、室内装修所包含的构件同首层,室外结构变成了回填土,我们在基础层已经统计过了,室外装修变成了外墙防水,见图18:



图18:-n~-2层六大块示意图

(三)-1层包含哪些构件

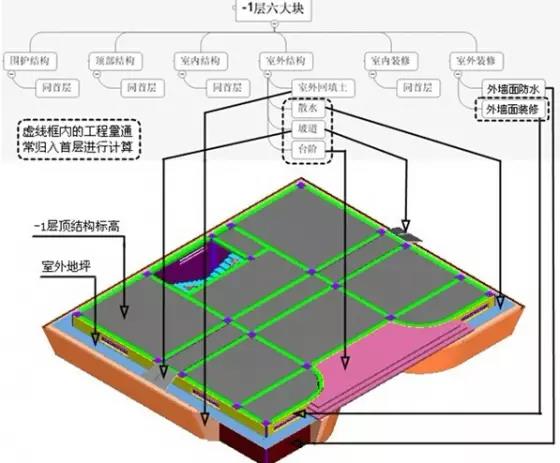

-1 层属于半地下室,部分埋在地下,部分埋在地上,其中围护结构、顶部结构、室内结构、室内装修所包含的构件同首层,室外结构里的回填土在基础层里已经统计过 了,室外结构里的散水、台阶、坡道从标高角度讲应该归-1层所有,但是图纸一般将这些构件都画在首层,所以散水、台阶、坡道通常都归入首层计算。-1层的室外装修这里变成了两部分,其中埋入地下部分变成了室外装修,露出地面部分属于外墙装修,一般也归入首层计算。见图19:

图19:-1层六大块示意图

(四)2~n层包含哪些构件

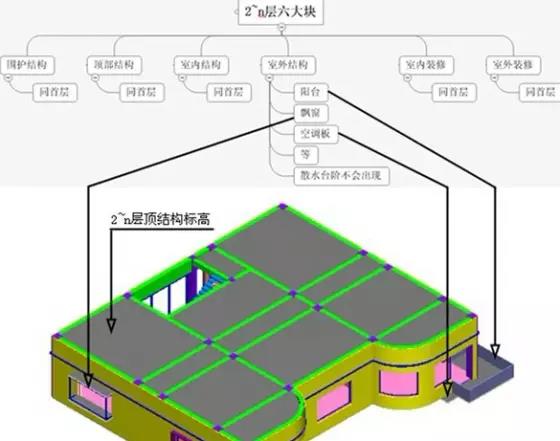

2~n层一般属于建筑物的标准层,其中围护结构、顶部结构、室内结构、室内装修、室外装修所包含的构件同首层,室外结构中出现频率最高的是阳台、飘窗、空调板,散水、台阶一般不会出现,见图20:



图20:2~n层六大块示意图

(五)顶层包含哪些构件

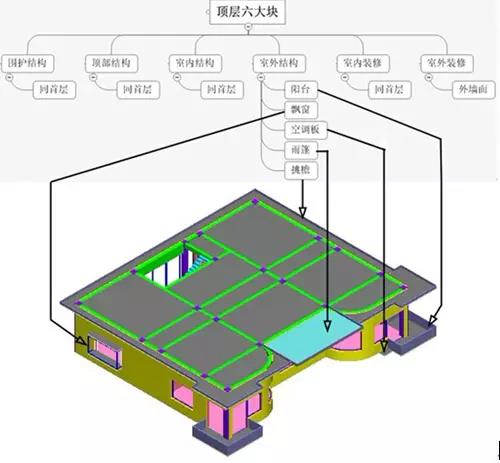

顶层在建筑物里可能出现多次,但遵循的原则是一致的,其中围护结构、顶部结构、室内结构、室内装修同首层,室外结构通常会出现挑檐和雨篷,室外装修通常不会有外墙裙出现,见图21:



图21:顶层六大块示意图

(六)屋面层包含哪些构件

屋面层和顶层一样,在建筑物里可能出现多次,我们可以把屋面层看作一个无顶的大房间。

其中:

◆围护结构:通常会出现女儿墙、构造柱、压顶、防护栏杆。

◆顶部结构:在屋面层里不存在。

◆室内结构:通常是烟道、通风道等构件。

◆室外结构:如果把挑檐雨篷归入顶层,那么屋面层的室外结构就不会有构件出现。

◆室内装修:这时的地面在屋面层变成了屋面防水的平面部分,踢脚变成了屋面卷边部分,墙面变成了女儿墙的内装修,墙裙和天棚不会和出现。

◆室外装修:就是女儿墙的外装修。

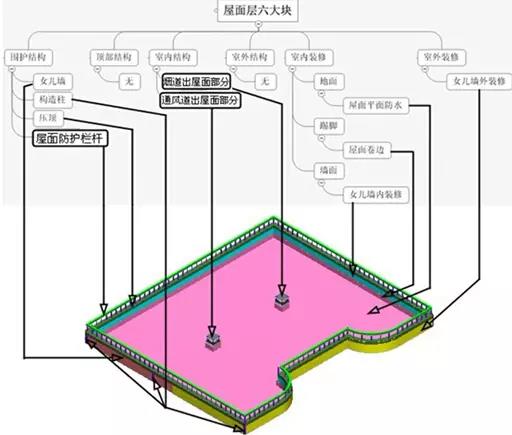

屋面层六大块示意图见图22:

图22:屋面层六大块示意图
